Trasmettitore di vibrazioni Bently Nevada 991 con alimentazione a 24 VCC, peso netto di 2 kg e portata lineare di 1,52 mm

MOQ:	1 pezzo
prezzo:	Negoziabile
Imballaggio standard:	imballaggio originale
Periodo di consegna:	su richiesta
metodo di pagamento:	T/T
Capacità di approvvigionamento:	50 pezzi/mese

Informazioni di dettagli

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

U.S.A.

Marca

Bently

Certificazione

Numero di modello

991-01-XX-01-CN/MOD: 284318-01

Documento

Alimentazione elettrica:

24 VCC

Peso netto:

Gamma lineare:

1,52 mm (60 mil)

Materiale della punta della sonda:

Ceramica di allumina (Al2O3)

Materiale della cassa della sonda:

Acciaio inossidabile AISI 304

Lunghezze dei cavi della sonda:

0,5, 1, 2, 5 o 9 metri

Descrizione del prodotto

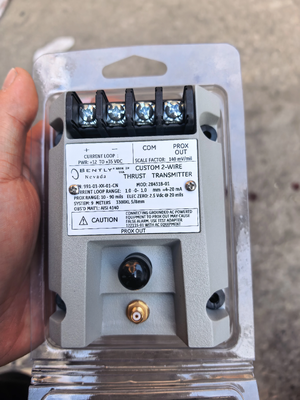

Bently Nevada 991-01-XX-01-CN/MOD: 284318-01 Trasmettitore di vibrazioni

Panoramica del prodotto

Il trasmettitore di spinta 991 è progettato principalmente per i produttori di apparecchiature originali (OEM) di compressori d'aria centrifughi, piccole pompe, motori o ventole che richiedono un semplice segnale di spostamento assiale proporzionale (spinta) da 4 a 20 mA come ingresso al sistema di controllo del macchinario.

Questo dispositivo a 2 fili, alimentato tramite loop, accetta l'ingresso dalla nostra sonda di prossimità 3300 NSv e dal cavo di prolunga corrispondente (disponibile nelle opzioni di lunghezza del sistema da 5 me 7 m). Il trasmettitore condiziona il segnale in unità ingegneristiche appropriate proporzionali alla posizione assiale dell'albero e lo fornisce come segnale standard di settore da 4 a 20 mA per l'ingresso nei sistemi di controllo in cui si verificano gli allarmi e la logica di protezione dei macchinari.

Caratteristiche principali

Il sensore di prossimità integrato non richiede unità esterna
I terminali PROX OUT e COM non isolati più il connettore coassiale forniscono vibrazioni dinamiche e uscita del segnale di tensione gap per la diagnostica
I potenziometri di zero e intervallo non interagenti sotto l'etichetta del trasmettitore supportano la regolazione del circuito
Il pin di ingresso test consente una rapida verifica dell'uscita del segnale del circuito utilizzando una sorgente di tensione CC variabile
Il circuito di inibizione dell'accensione elimina gli errori di segnale dovuti ai transitori della tensione di linea
Non OK/Il circuito di disattivazione del segnale previene uscite elevate o falsi allarmi dovuti a sonde di prossimità difettose o collegamenti allentati
Scelta di clip per guida DIN o viti di montaggio a paratia come opzioni di montaggio standard
Costruzione in vaso per ambienti ad alta umidità (condensazione fino al 100%)
La compatibilità con la sonda di prossimità 3300 NSv consente l'installazione del trasduttore in aree piccole con spazio minimo

Specifiche tecniche

Parametro	Specifica
Ingresso	Accetta una sonda di prossimità 3300 NSv senza contatto e un cavo di prolunga
Energia	Richiede un ingresso da +12 a +35 Vcc sul terminale del trasmettitore
Uscita del segnale	Da 4 a 20 mAcc sull'intervallo di fondo scala specificato nella configurazione a 2 fili
Precisione del ciclo	Entro ±1,5% sull'intervallo di fondo scala specificato (tipico). Precisione valutata dall'ingresso del segnale TEST alla tensione misurata su una resistenza del circuito di 250 Ω
Massima resistenza del circuito	1.000 Ω compreso cavo a 35 Vcc
Limitazione di corrente	23 mA tipico
Zero e intervallo	Aggiustamenti esterni non interagenti
Non OK/Segnale di sconfitta	L'uscita del segnale scende a meno di 3,6 mA entro 100 µs dopo la condizione Non OK. L'uscita del segnale viene ripristinata entro 0,1 secondi dalla rimozione della condizione Non OK
Uscita sensore prossimità	Compatibile con apparecchiature di test portatili e senza messa a terra. Utilizzare l'adattatore di test 122115-01 per l'isolamento del segnale con apparecchiature di test alimentate a terra e alimentate in CA

Note importanti

Regolazione sonda critica

La regolazione e la portata della sonda sono fondamentali nelle misurazioni della posizione di spinta. Impostazioni errate della distanza della sonda possono impedire al trasmettitore di raggiungere il fondo scala nelle direzioni normali o contrarie. Per una corretta regolazione, seguire le istruzioni nel manuale.

Limitazioni dell'applicazione

I trasmettitori di spinta presentano limitazioni rispetto ai sistemi di monitoraggio continuo. Sebbene siano in grado di generare allarmi sulla posizione di spinta e sul controllo non OK, le funzioni di monitoraggio come l'esclusione del canale OK temporizzato, il bypass del pericolo e la moltiplicazione del viaggio non possono essere utilizzate. I PLC collegati ai trasmettitori di spinta non sono adatti per sistemi diagnostici a livello di impianto.

Raccomandazione sull'isolamento del segnale

Il connettore coassiale PROX OUT del trasmettitore di vibrazioni 991 fornisce un segnale del trasduttore dinamico non isolato. Sebbene sia possibile collegare questo segnale direttamente ad apparecchiature di test isolate o alimentate a batteria, si consiglia vivamente di utilizzare l'adattatore di test 990/991 per l'isolamento del segnale quando si utilizzano apparecchiature di test alimentate a corrente alternata per mantenere l'integrità della protezione dei macchinari.
