Alimentatore Bently Nevada 146054-12-05-02-05 24 VDC per accelerometro con pressione nominale di 34 bar e tenuta ermetica per monitoraggio solidi

La sonda con cappuccio in ceramica 3300 è una soluzione all'avanguardia per il monitoraggio di macchinari in ambienti chimici aggressivi o ad alta pressione. Il cappuccio in allumina e il corpo sonda in acciaio inossidabile 304 offrono una protezione robusta e una maggiore durata per applicazioni in ammoniaca anidra o altri ambienti a pH estremo. La sonda con cappuccio in ceramica è compatibile con il sensore Proximitor 3300 e il cavo di estensione.

Le nostre sonde Bently Nevada con cappuccio in ceramica sono classificate per una pressione di 34 Bar (500 psi). Sono disponibili modifiche per applicazioni che coinvolgono pressioni più elevate.

Le sonde 146054, 146055 e 164517 sono state sviluppate per applicazioni che espongono solo la parte anteriore del gruppo sonda ad agenti chimici corrosivi gassosi e liquidi. Questi gruppi sonda in ceramica impediscono agli agenti chimici corrosivi gassosi e liquidi di penetrare nella parte anteriore del corpo sonda. Testiamo la tenuta dell'interfaccia ceramica-metallo anteriore con elio per garantire una tenuta ermetica. Queste sonde non hanno un raccordo posteriore o un tubo in acciaio inossidabile, in modo che la parte posteriore delle sonde non sia sigillata. Non è consentito esporre la parte posteriore di queste sonde ad ambienti distruttivi come acqua, NH3, NH4OH, idrogeno solforato, ecc.

Il gruppo sonda in ceramica 146056 è dotato di raccordo posteriore e tubo in acciaio inossidabile per impedire agli agenti chimici corrosivi gassosi e liquidi di penetrare sia nella parte anteriore che posteriore del corpo sonda. Testiamo la tenuta dell'interfaccia ceramica-metallo anteriore con elio per garantire una tenuta ermetica. Il raccordo all'estremità posteriore della sonda è aperto quando lascia la fabbrica. È possibile scollegare il tubo e i raccordi dal corpo sonda e spostarli per facilitare la regolazione della distanza e l'installazione della sonda. Una volta fissata e regolata correttamente la sonda, è necessario serrare i raccordi per sigillare completamente la parte posteriore della sonda.

Salvo diversa indicazione, le seguenti specifiche si riferiscono a un sistema 3300 da 5 mm, inclusi sensore Proximitor, cavo di estensione e sonda, tra +18°C e +27°C (+64°F a +80°F), con alimentazione a -24 Vcc, carico da 10 kW e un bersaglio in acciaio AISI 4140. Le caratteristiche di prestazione si applicano ai sistemi costituiti esclusivamente da componenti 3300 XL. Le specifiche di accuratezza del sistema e di intercambiabilità non si applicano quando si utilizza un sistema trasduttore calibrato su un bersaglio diverso dal nostro bersaglio in acciaio AISI 4140.

1,52 mm (60 mils). L'intervallo lineare inizia a circa 0,25 mm (10 mils) dal bersaglio ed è compreso tra 0,25 e 1,78 mm (10-70 mils) (circa da -4 a -16 Vcc).

L'intervallo lineare delle sonde con cappuccio in ceramica è spostato rispetto alle sonde standard 3300 XL. Le sonde sono molto robuste ma non possono sopportare carichi meccanici diretti sulla punta della sonda. Regolare la distanza elettricamente ed evitare il contatto con la superficie del bersaglio.

La configurazione del monitor quando si utilizzano sonde con cappuccio in ceramica richiede particolare attenzione. A causa dello spostamento della curva rispetto a quella di una sonda standard 3300 XL, la punta della sonda potrebbe entrare in contatto con l'albero prima che la sonda raggiunga il limite inferiore OK. L'installazione potrebbe richiedere una modifica del monitor per gestire questa condizione.

Sistema standard da 5 o 9 metri: 7,87 V/mm (200 mV/mil) ±6,5% inclusi errori di intercambiabilità, misurati a incrementi di 0,25 mm (10 mils) sull'intervallo lineare di 60 mils da 0°C a +45°C (+32°F a +113°F).

• Materiale punta sonda: Ceramica di allumina (Al2O3)
• Materiale corpo sonda: Acciaio inossidabile AISI 304

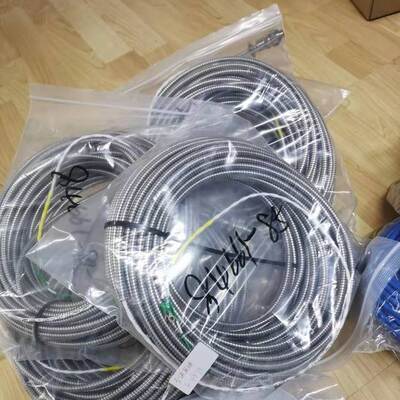

• Specifiche cavo sonda: Cavo sonda coassiale da 75 Ω, isolato in fluoroetilene propilene (FEP), nelle seguenti lunghezze totali della sonda: 0,5, 1, 2, 5 o 9 metri

Questo dispositivo è conforme alla parte 15 delle norme FCC. L'operatività è soggetta alle seguenti due condizioni:

• Questo dispositivo non deve causare interferenze dannose
• Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato

Direttiva della Comunità Europea: Direttiva RoHS 2011/65/UE

I cavi associati ai prodotti menzionati in questa scheda tecnica hanno una designazione EFUP di 15 anni, in conformità con SJ/T 11364-2024.

• Regolamenti 2019 per le Condizioni di Classificazione, Parte 1, 1-1-1/7.7, 1-1-A3, 1-1-A4
• Regolamenti 2019 per le Condizioni di Classificazione, Parte 1, Unità e Strutture Offshore 1-1-4/9.7, 1-1-A2, 1-1-A3
