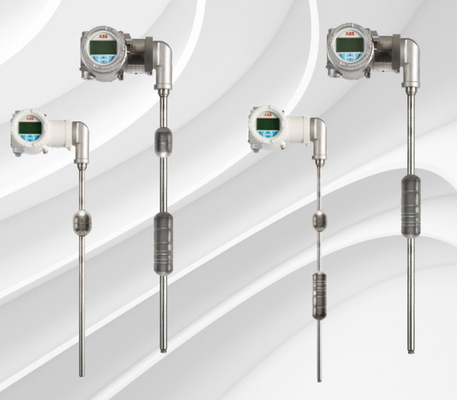

ABB LMT100 trasmettitore di livello magnetostrictivo Alta precisione di rilevamento del livello del liquido e dell'interfaccia

Caratteristiche
• Alta precisione: 0,01 % della scala completa o ± 1,27 mm
• Non è necessaria alcuna ricalibrazione: impostalo e dimenticalo
• Sensore superiore (brevetto n. 5,473,245)
• Indicazione locale con display HMI
• Alloggiamento a doppio compartimento con terminale di campo separato
Compartimento
• Loop alimentato fino a 22 m (75 ft) di lunghezza della sonda
• Misurazione del livello totale e/o dell'interfaccia
• Pressione a 165,48 bar (2400 psig)
Std. 124,1 bar (1800 psig)
• Temperatura: ¥195,5 a 426,6 °C (¥320 a 800 °F)
con opzioni
• Modulo elettronico sostitutivo/aggiornabile sul campo
• Filtro RFI/EMI integrato
• Comunicazioni digitali
• 4 a 20 mA di uscita HART®
• HART 7 e FOUNDATIONTM Fieldbus ITK6.3.0
• approvazioni globali per luoghi pericolosi e capacità SIL 2/3

Trasmettitore elettronico
Ripetibilità ± 0,005% della scala completa o 0,31 mm (0,012 pollici), a seconda del valore maggiore
Non­linearità ± 0,01 % della scala completa o 0,86 mm (0,034 pollici), a seconda di quale delle due sia maggiore
Accuratezza di misura ± 0,01 % della scala completa o 1,27 mm (0,050 pollici), a seconda di quale sia la maggiore1
Tensione di alimentazione da 12 a 43 V CC per circuito HART alimentato da 4 a 20 mA, da 9,0 a 32 V CC per Foundation Fieldbus
Output/Communications da 4 a 20mA HART7 o FOUNDATION Fieldbus ITK 6.3.0
Interfaccia utente Display interattivo, DTM, EDDL, FDI con messaggistica NE107
Protezione da scrittura Interruttore hardware e software
Consumo di energia da 4 a 20 mA a 36,0 V DC ¥ 3,6 mA 0,13 W; 21 mA 0,76 W
a 12,0 V DC ∼ 3,6 mA 0,043 W; 21 mA 0,25 W
Modalità HART (4.0mA) a 36,0 V DC 0,144 W
a 12,0 V DC 0,048 W
Modalità FF (17 mA) a 9,0 V DC 0,153 W
a 32,0 V DC 0,544 W
Resistenza massima della linea da 4 a 20 mA a 36,0 V di corrente continua e 21 mA, 1142 Ω*
a 24,0 V di corrente continua e 21 mA, 571 Ω
a 13,5 V di corrente continua e 21 mA, < 72 Ω**
**Il massimo consentito con la comunicazione HART è di 700 Ω
**Vedi la tabella di corrente/resistenza
Modalità HART (4mA) < 650 a 700 Ω
Modalità FF (17mA) a 32,0 V di corrente continua, 1500 Ω.
a 9,0 V DC, 50 Ω.
Protezione contro la polarità da 4 a 20 mA, diodo in serie con loop, FOUNDATION Fieldbus e Profibus PA, insensibile alla polarità
Tasso di aggiornamento 10 misurazioni al secondo
Spannatura minima di misura 76,2 mm (3,0 pollici), consultare il fabbricante se è necessaria una distanza inferiore
Campo di ammortizzazione regolabile, intervallo: da 0 a 60 s
Fortezza di allarme Da 4 a 20 mA: NE43, software o hardware selezionabile.
Suppressione delle sovratensioni Suppressione integrale delle sovratensioni disponibile con codice opzionale S1 conforme alla norma IEC61000-4-5, 1kV/2kV, criteri B
Temperatura ambientale da 40 a 85 °C (da 40 a 185 °F) ambiente
Umidità 0-100% RH
Linearizzazione 21 tabella di punti disponibile
Sensore di temperatura (facoltativo) 1000 ohm Pt RTD, codice di opzione SER o STL
Classe di tolleranza alla temperatura IEC 60751 classe B, ± 0,3+0,005 [t]) ± 70° a 230 °C
Compartimento Doppio compartimento
Materiale di ricovero: alluminio di basso contenuto di rame fuso con rivestimento in polvere o acciaio inossidabile 316
Trasmettitore remoto Distanze standard di 5 m (16 ft), 10 m (33 ft), 20 m (66 ft), 30 m (98 ft)
Materiale dell'etichetta del dispositivo acciaio inossidabile AISI 316
Connessione elettrica Due M20 x 1,5 o due 1⁄2in FNPT, adattatori e connettori di bus disponibili anche
Protezione da ingresso IP66, NEMA 4X
1 L'accuratezza della misurazione è registrata a condizioni ambientali di fabbrica (23,88 °F ± 5,6 °C [75 °F ± 10 °F]) con un magnete di taratura.
influenzato da altri fattori quali l'isteresi di galleggiamento, l'installazione, le condizioni di processo e le condizioni ambientali.
2 Alcune autorizzazioni delle agenzie possono essere diverse.
tubo sensore
Opzioni standard
Materiale 316/L Lega di acciaio inossidabile 20, Hastelloy® C276, PFA® TEFLON® con cappotto, altri su richiesta
Temperatura di processo ¥195,5 a 121,1 °C (¥320 a 250 °F) fino a 427 °C (800 °F) con opzioni
Pressione di processo ¥1,0 a 124,1 bar @ 149 °C (¥14,7 a 1800 psig @ 300 °F) 165,47 bar (2400 psig) massima con il tipo di sonda HP
Lunghezza della sonda da 304,8 mm a 9,14 m (1 a 30 ft) 22,86 m (75 ft) massima w/ W7 sonda flessibile in pozzo sensore
Lunghezza della sonda
tolleranza
±3,2 mm (0,125 pollici) fino a 3,0 m (10 piedi); ±6,4 mm (0,25 pollici) fino a 6,0 m (20 piedi);
± 9,0 mm (0,35 pollici) fino a 9,0 m (29,5 piedi); +/ ̇ 25,4 mm (1,0 pollici) fino a 22,86 m (75 piedi)
Montaggio 3⁄4 in MNPT di tappi di compressione, accessori a filo, flange sciolte e flange saldate
anche connessioni di processo disponibili
️
