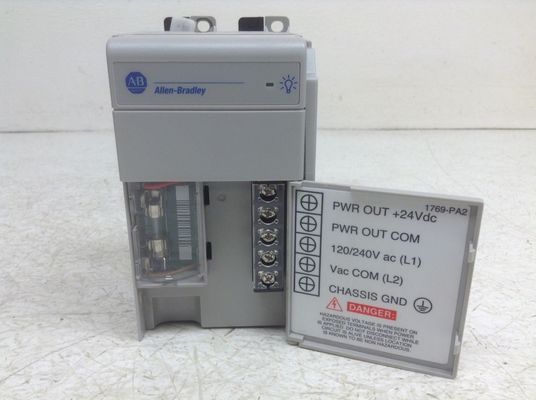

Alimentatore 1769-PA2 CompactLogix

Descrizione: il 1769-PA2 è un alimentatore 1769 CompactLogix.Ha una capacità di corrente di 2.0A a 5,0V e 0,8A a 24VDC.

Il 1769-PA2 è un alimentatore I/O CompactLogix. Questo alimentatore è utilizzato principalmente come alimentatore I/O, installato in un assemblaggio CompactLogix o in una banca di I/O di espansione.Fornisce energia ai moduli collegati in entrambe le direzioni del modulo installato a un sistema in considerazione della distanza di alimentazione richiesta.

Quando installato lungo un gruppo di controller CompactLogix, Compact I/O modules may be installed on both sides of the power supply as the power supply can supply power on both directions as well as the Power supply distance rating may also be counted in both waysFino a otto (8) 1769 moduli possono essere installati su entrambi i lati di questa fonte di alimentazione.

L'intervallo di tensione di ingresso richiesto per questa fonte di alimentazione è di 85-265VAC con frequenza di 47-63 Hz. Ha una capacità di corrente di 2,0A a 5VDC e 0,8A a 24VDC.Questo modulo è dotato di un fusibile interno che può essere sostituito con il Wickmann 19195-3.15A o Littelfuse 02183.15MXP.

Questa fonte di alimentazione ha una dimensione di 118 x 70 x 87 mm (4.65 x 2.76 x 3.43 pollici) e un peso approssimativo di 525 g (1.16 libbre).questo modulo di alimentazione supporta anche l'installazione su un DIN o direttamente su una piastra di montaggio.

Questa fonte di alimentazione è UL Listed for Class 1, Division 2 Group A,B,C,D Hazardous Locations, certificata per gli Stati Uniti e il Canada.AS/NZS CISPR 11■ Emissioni industriali e conformità alla direttiva EMC dell'Unione europea 2004/108/CE.

Il 1769-PA2 è un alimentatore 1769 CompactLogix, prodotto da.

Quando si installa il 1769-PA2, si deve lasciare uno spazio adiacente di 50 millimetri tra esso e le attrezzature vicine, al fine di ventilarlo correttamente.Assicurarsi che non ci sia staticaDurante l'installazione o il funzionamento, il modulo deve essere toccato da radiazioni UV o detriti, e deve essere evitato un eccessivo riscaldamento che potrebbe danneggiare l'intero modulo di alimentazione.Quando la temperatura ambiente è eccessivamente elevataIl modulo 1769-PA2 è una fonte di alimentazione aperta senza camera.
L'alimentazione 1769-PA2 può anche essere montata su una rotaia DIN. Una cosa importante da notare quando si installa questo modulo di alimentazione è che deve essere messa a terra.deve essere utilizzato un filo 14 AWG e i cavi devono essere mantenuti il più brevi possibiliIl tipo di filo raccomandato è un filo di rame con una resistenza di almeno 90 gradi Celsius.Si raccomanda di posizionare l'alimentatore di espansione I/O compatto 1769-PA2 in un involucro che protegga il modulo da un'atmosfera corrosiva o da contaminanti che potrebbero provenire dall'aria apertaSe viene utilizzato in una camera, si raccomanda l'uso di condizionatori d'aria per combattere il calore intorno alla camera.L'alimentatore di espansione I/O compatto 1769-PA2 è dotato di un fusibile che offre protezione contro transienti di linea anormali e correnti di cortocircuitoIl modulo 1769-PA2 funziona con 120-240 volt di corrente alternata ad una frequenza compresa tra 47 e 63 Hertz.rendendo più facile la spedizione.
