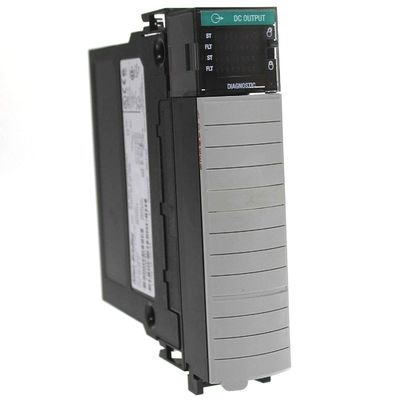

1756-OB16D ControlLogix 16 Pt 24VDC D/O Modulo

1756-0B1 6D è un modulo di uscita diagnostico CC ControlLogix. Dispone di 16 ingressi diagnostici, ciascun gruppo di 8 punti fusi sulla base di ciascun punteggio. È possibile installarlo in qualsiasi slot disponibile in uno chassis compatibile con Controllogix. Tuttavia, a questo scopo è necessaria una scatola di cablaggio rimovibile (RTB) a 36 bit. L'RTB può essere TBCH di 1756 o TBS6H di 1756. Prima di installare un modulo con RTB, assicurarsi che lo chassis e l'alimentatore siano installati e collegati a terra.

Il modulo 1756-0B1 6D condivide le seguenti caratteristiche con altri moduli di uscita: eco dei dati di uscita, densità di punti di uscita multipli, stati di uscita a livello di punto configurabili, fusibili elettronici e moduli di uscita isolati e non isolati. Consente inoltre di configurare varie funzioni del modulo, in particolare il rilevamento di assenza di carico, il rilevamento di verifica dell'uscita, lo stato dell'uscita in modalità errore, lo stato dell'uscita in modalità programmazione, la transizione dallo stato programma allo stato errore e i latch diagnostici.

La funzione diagnostica della corsa breve del modulo 6D 1756-0B1 è di 8 A a 180 ms (minimo) e 10 A a 120 ms (minimo). La funzione senza carico viene utilizzata solo per il rilevamento dello stato spento e la verifica dell'uscita viene utilizzata solo per il rilevamento dello stato acceso. Il test a impulsi ha un'ampiezza massima dell'impulso configurabile dall'utente. Il modulo consente inoltre di configurare lo stato di errore di ciascun punto e lo stato della modalità di programmazione di ciascun punto, dove l'impostazione predefinita è "off" e le altre opzioni sono "On" e "Hold Last". Questo modulo di uscita ha un intervallo di tensione operativa compreso tra 19,2 e 30 volt CC e una categoria di tensione di alimentazione di 24 volt CC. Dispone inoltre di una corrente di carico minima di 3 mA per punto, una corrente di dispersione massima in stato off di 1 mA per punto e una CC di 1,2 V (con una caduta di tensione massima di 2 A). La corrente del backplane è 140 mA a 24 V CC, 250 mA a 5,1 V CC e la potenza totale del backplane è 4,64 W. La corrente nominale di uscita declassata lineare è fino a 2 A a 30 gradi Celsius (80 gradi Fahrenheit), 1 A per punto a 60 gradi Celsius (140 gradi Fahrenheit) e 8 A per modulo a 30 gradi Celsius e 4 A a 60 gradi Celsius. La corrente di picco in ogni punto 1756-0B1 6D è 4 A per ogni modulo da 10 ms e può essere ripetuta – volte al secondo. La tensione di isolamento tra il gruppo e l'utente e il sistema è stata testata per 1 secondo a 2546 V, con una tensione CA continua massima di 250 V per entrambi.

Ha un tempo di ritardo dell'uscita nominale di 55 s, un massimo di 1 ms da spento a acceso, un valore nominale di 630 s e un massimo di 5 ms da acceso a spento. Le temperature di funzionamento vanno da 0 a 60 gradi Celsius (da 32 a 140 gradi Fahrenheit) e le temperature di conservazione da -40 a 85 gradi Celsius (da 40 a 185 gradi Fahrenheit).
