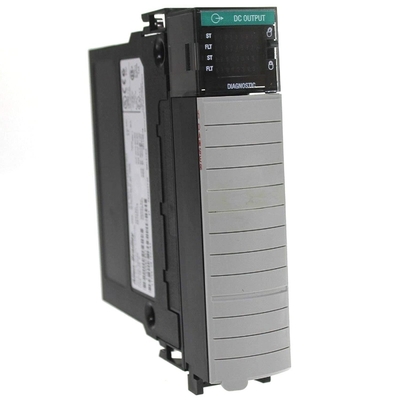

1756-OB16D ControlLogix 16 Pt 24VDC D/O Modulo

Allen-Bradley 1756-0B1 6D è un modulo di output diagnostico ControlLogix DC. Ha 16 ingressi diagnostici, ciascuno gruppo di 8 punti fusi sulla base di ogni punteggio.Si può installare in qualsiasi slot disponibile in un telaio compatibile Controllogix. Tuttavia, per questo scopo è necessario un alloggiamento a casella di cablaggio rimovibile a 36 bit (RTB). L'RTB può essere TBCH del 1756 o TBS6H del 1756.assicurare che il telaio e l'alimentazione siano installati e collegati a terra.

Il modulo 1756-0B1 6D condivide le seguenti caratteristiche con altri moduli di uscita: eco dei dati di uscita, densità di punti di uscita multipli, stati di uscita a livello di punto configurabili, fusione elettronica,e moduli di uscita isolati e non isolati. Consente inoltre di configurare varie funzioni del modulo, in particolare il rilevamento di nessun carico, il rilevamento di verifica dell'uscita, lo stato di uscita in modalità guasto, lo stato di uscita in modalità programma,transizione dallo stato di programma allo stato di guasto, e lucchetti diagnostici.

La funzione di diagnostica del breve tratto del modulo 1756-0B1 6D è di 8 amperi a 180 ms (minimo) e 10 amperi a 120 ms (minimo).e la verifica di uscita è utilizzata solo per il rilevamento dello stato in corsoIl modulo consente inoltre di configurare lo stato di guasto di ciascun punto e lo stato di modalità di programma di ciascun punto,dove l'impostazione predefinita è "off" e le altre opzioni sono "On" e "Hold Last". Questo modulo di uscita ha un intervallo di tensione di funzionamento di 19.2 a 30 volt di corrente continua e una categoria di tensione di alimentazione di corrente continua di 24 volt. Ha anche una corrente di carico minima di 3 mA per punto, una corrente di perdita massima fuori stato di 1 mA per punto e una corrente continua di 1.2V (con una caduta massima di tensione di 2 A)La corrente di fondo è di 140 mA a 24 V CC, 250 mA a 5.1 V CC e la potenza totale di fondo è di 4,64 W.La sua corrente di uscita lineare è fino a 2 A a 30 gradi Celsius (80 gradi Fahrenheit), 1 A per punto a 60 gradi Celsius (140 gradi Fahrenheit), e 8 A per modulo a 30 gradi Celsius e 4A a 60 gradi Celsius.La corrente di sovratensione in ogni punto 1756-0B1 6D è di 4A per ogni modulo di 10 ms e può essere ripetuta ?? volte al secondoLa tensione di isolamento tra il gruppo e l'utente e il sistema è stata testata per 1 secondo a 2546 V, con una tensione di CA continua massima di 250 V per entrambi.

ha un tempo di ritardo nominale di uscita di 55 s, un massimo di 1 ms da spegnimento a accensione, un valore nominale di 630 s e un massimo di 5 ms da accensione a spegnimento.La temperatura di funzionamento varia da 0 a 60 gradi Celsius e la temperatura di conservazione da -40 a 85 gradi Celsius.
