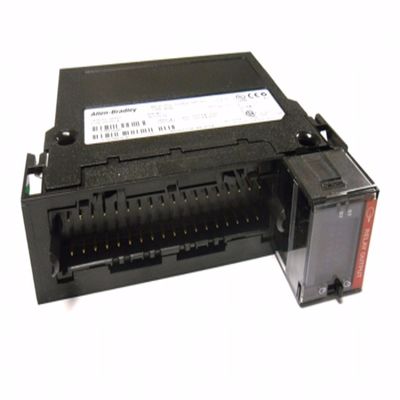

1746-NI8 Modulo I/O Analog a Slot Singolo per SLC 500

Il 1746-NI8 è un modulo I/O analogico a slot singolo per il sistema SLC 500. È adatto per applicazioni sensibili al tempo che richiedono una rapida conversione del segnale analogico e un'elevata precisione. Il modulo 1746-NI8 dispone di un ingresso a 8 canali con un backplane isolato. Il suo consumo di corrente del backplane è di 200 mA e 100 mA rispettivamente a 5 Volt DC e 24 Volt DC. Ha un consumo massimo di potenza del backplane di 1 Watt a 5 Volt DC e 2,4 Watt a 24 Volt DC. Il 1746-NI8 può essere installato in qualsiasi slot I/O, ad eccezione dello Slot 0 dello chassis I/O SLC 500. I dati del segnale di ingresso vengono convertiti in dati digitali tramite conversione a successiva approssimazione. Il modulo 1746-NI8 utilizza frequenze di filtro programmabili con un filtro digitale passa-basso per il filtraggio dell'ingresso. Esegue un'autocalibrazione continua e ha una tensione di isolamento di 750 Volt DC e 530 Volt AC, testata per 60 secondi. Ha una tensione di modo comune compresa tra -10 e 10 Volt con un massimo di 15 Volt tra due terminali qualsiasi.

Il modulo 1746-NI8 è dotato di un blocco terminali rimovibile a 18 posizioni. Per il cablaggio, è necessario utilizzare il cavo Belden 8761 o un cavo simile con uno o due fili da 14 AWG per terminale. Il cavo ha un'impedenza di loop massima di 40 Ohm alla sorgente di tensione e 250 Ohm alla sorgente di corrente. Per la risoluzione dei problemi e la diagnostica, dispone di 9 indicatori di stato a LED verdi. Gli 8 canali hanno un indicatore ciascuno per visualizzare lo stato dell'ingresso e uno ciascuno per visualizzare lo stato del modulo. Il 1746-NI8 ha uno standard per ambienti pericolosi Division 2 con una temperatura operativa da 0 a 60 gradi Celsius.

Il 1746-NI8 è un modulo di ingresso analogico a otto (8) canali compatibile con i controller hardware fissi o modulari SLC 500. Questo modulo dispone di canali di ingresso tensione o corrente selezionabili individualmente. I segnali di ingresso selezionabili disponibili includono 10V cc, 1-5V cc, 0-5V cc, 0-10V cc per la tensione, mentre 0-20 mA, 4-20 mA, +/-20 mA per la corrente.

I segnali di ingresso possono essere rappresentati come Unità di Ingegneria, Scalati per PID, Conteggi Proporzionali (intervallo da -32.768 a +32.767), Conteggi Proporzionali con Intervallo Definito dall'Utente (solo Classe 3) e Dati 1746-NI4.

Questo modulo a otto (8) canali è compatibile con i processori SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04 e SLC 5/05. L'SLC 5/01 può operare solo come classe 1, mentre gli SLC 5/02, 5/03, 5/04 sono configurabili per operazioni di Classe 1 e Classe 3. I canali di ciascun modulo possono essere cablati in ingresso single-ended o differenziale.

Questo modulo dispone di un blocco terminali rimovibile per il collegamento ai segnali di ingresso e una facile sostituzione del modulo senza la necessità di ricablare. La selezione del tipo di segnale di ingresso viene effettuata tramite interruttori DIP integrati.
