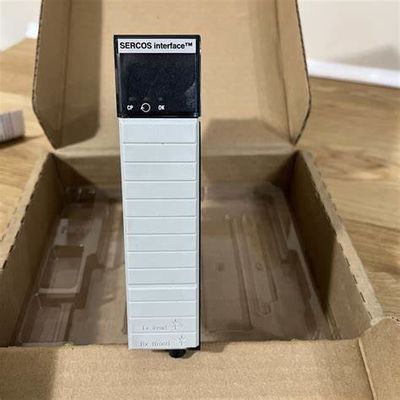

1756-M16SE ControlLogix SERCOS Integrated Motion Module in magazzino

Il 1756-M16SE è un modulo di movimento integrato SERCOS per ControlLogix. Questo modulo di interfaccia SERCOS è un collegamento tra la piattaforma ControlLogix e gli azionamenti servo intelligenti. Il 1756-M16SE è un controller e un'interfaccia di azionamento digitale senza contenitore (aperto) realizzato per una rapida comunicazione seriale in tempo reale tramite i suoi cavi in fibra ottica, immuni al rumore.

Il 1756-M16SE ha 16 assi per modulo e 32 assi per controller. La sua velocità dati SERCOS è di 4 o 8 Mb/s e il suo tempo di ciclo SERCOS è di 1 ms per un massimo di 4 azionamenti a 4 Mb/s ed è di 0,5 ms per un massimo di 4 azionamenti a 8 Mb/s. Le modalità di controllo regolano velocità, coppia e precisione. Il consumo di corrente del 1756-M16SE è di 760 mA a 5V DC e 2,4 mA a 24V DC.

Il modulo di interfaccia 1756-M16SE utilizza 1 collegamento digitale in fibra ottica che elimina la necessità di fino a 18 fili digitali per asse. L'utente può inviare informazioni dettagliate sullo stato dell'azionamento dall'azionamento al controller e viceversa. Il 1756-M16SE può connettersi ai seguenti azionamenti servo: il 2093 Kinetix 2000, il 2094 Kinetix 6000, l'azionamento servo ad alta potenza 2099 Kinetix 7000 e l'azionamento servo SERCOS 2098 Ultra3000.

Il 1756-M16SE è un modulo di interfaccia Serial Realtime Communication System (SERCOS). Questo modulo è utilizzato principalmente per interfacciare gli azionamenti servo Kinetix come l'azionamento servo multiasse 2093 Kinetix 2000, l'azionamento servo multiasse 2094 Kinetix 6000, l'azionamento servo ad alta potenza 2099 Kinetix 7000 e gli azionamenti servo SERCOS 2098 Ultra3000. Utilizza un singolo collegamento digitale in fibra ottica, eliminando la necessità del metodo di cablaggio tradizionale per collegare ciascun asse al modulo.

Il 1756-M16SE supporta l'integrazione di fino a sedici (16) azionamenti servo e supporta velocità dati SERCOS di 4 Mbps e 8 Mbps. Il tempo di ciclo SERCOS varia a seconda della velocità dati utilizzata, specificamente 0,5 ms per 2 azionamenti; 1 ms per 4 azionamenti; e 2 ms per 8 azionamenti a velocità dati di 4 Mbps e 0,5 ms per 4 azionamenti; 1 ms per 8 azionamenti e 2 ms per 16 azionamenti a velocità dati di 8 Mbps. Questo modulo di interfaccia supporta modalità di controllo dell'azionamento come Posizione, Velocità e Coppia.

Il 1756-M16SE ha una larghezza di slot di 1 modulo. Può essere installato in qualsiasi slot disponibile nello chassis ed è compatibile con chassis ControlLogix come 1756-A4, 1756-A7, 1756-A10, 1756-A13 e 1756-A17. Può anche essere utilizzato in configurazioni ControlLogix standard o simplex e utilizzato con moduli di alimentazione come 1756-PA72/C, 1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-PH75/B. Allo stesso modo, supporta anche la configurazione ControlLogix ridondante insieme ad alimentatori di tipo ridondante, inclusi 1756-PA75R, 1756-PB75R, 1756-PSCA2.

Per la connessione con gli assi degli azionamenti servo, possono essere utilizzati cavi in fibra ottica di plastica o cavi in fibra ottica di vetro. Questo modulo ha una classificazione di contenitore di tipo aperto.
