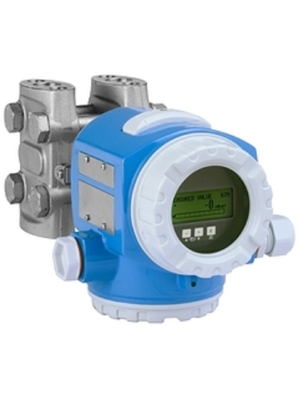

Guarnizione di Deltabar PMD75 FKM Viton di pressione differenziale di PMD75-ACA7FB3DAAU

Pressione differenziale Deltabar PMD75 di PMD75-ACA7FB3DAAU

Approvazione:  Un'area Non pericolosa
Uscita; Funzionamento:  C 4-20mA HART; interno
Alloggio; Sigillamento della copertura; Entrata del cavo:   T14 un alluminio IP66/67 NEMA6P; EPDM; M20 ghiandola, T14 = copertura laterale (ex filo d > M20)
Portata nominale; Materiale delle cellule; PN:  7F 500mbar/50kPa/7.5psi; 316L; 160bar/16MPa/2400psi
Calibratura; Unità:  B ** su misura; vedi spec. supplementare.
Materiale della membrana:  3 Monel
Collegamento trattato:  D NPT1/4-18 IEC61518 UNF7/16-20, 316L compreso 2 valvole, 316L
Guarnizione:  Un FKM Viton
Opzione supplementare 1:  Non selezionato
Opzione supplementare 2:  Montaggio di U - sostegno, parete/tubo, 316L, progettazione resistente
Dettagli: Valore basso della gamma: -10 mbar
Valore superiore della gamma: 300 mbar
Meas.characteristic: Lineare
Esposizione a 4mA (HART solo): posizione di segnale minimo
Esposizione a 20mA (HART solo): posizione di segnale minimo
Visualizzatore: posizione di segnale minimo

Spec. con un'occhiata
Accuratezza
Norma: 0,05%
Platino: fino a 0,035%
Errore di misurazione massimo
0.075%
«PLATINO» 0,05%
Temperatura trattata
-40 °C 85 del °C…
(- 40 °F) del °F… 185
Gamma di temperature media
Gradiente geotermico dalla conduttura di pressione
Campo di misura di pressione
10 mbar… 250 barre
(0,15 PSI… 3750 PSI)
Pressione trattata/limite massimo di sovrappressione
420 barre (6300 PSI)
Parti bagnate principali
Lega C276
316L
Monel
Tantalio
Distanza massima di misura
400 m. (1,312 ft) H2O
Pressione trattata massima
massimo 420 barre
(massimo 6091 PSI)
Membrana trattata materiale
316L, AlloyC,
Tantal,
D'oro rodio
Cella di misura
10 mbar… 250 barre
(0,15 PSI… 3750 PSI)

Campo di applicazione
Il moltiplicatore di pressione differenziale di Deltabar PMD75 con il sensore piezoresistive e la membrana metallica saldata è utilizzato in tutte le industrie per la misura continua in liquidi, vapori e gas. L'operazione chiave 3 permette all'incarico ed all'operazione semplici ed affidabili. Il modulo di dati integrato di HistoROM permette la gestione facile dei parametri del dispositivo e di processo. Progettato secondo l'IEC 61508 per uso nelle applicazioni di sicurezza SIL2/3.
Per il livello, volume o misura di massa in liquidi, monitoraggio di pressione differenziale come pure misura di flusso (volume o portata in peso) insieme con gli elementi primari nei gas, in vapori ed in liquidi.

• Collegamenti trattati: Fili
• Temperatura trattata: -40 a +85°C (- 40 - +185°F)
• Campi di misura: 0.25mbar a 40bar (0,0036 a 600psi)
• Accuratezza: ±0.05%, «platino» ±0.035% (facoltativo)
• I certificati internazionali di protezione dal rischio di esplosione, riempiono troppo la prevenzione WHG, SIL, le approvazioni igieniche, approvazioni marine

Benefici

• Migliore accuratezza, riproducibilità e stabilità a lungo termine
• Più alta sicurezza dovuta intossicare feedthrough stretto con le capacità fino a SIL2/3, certificato all'IEC 61508
• Incarico menu-guida facile via l'esposizione locale, 4 a 20mA con HART, PA di PROFIBUS, FONDAMENTO Fieldbus
• Concetto della gestione dei dati di HistoROM per l'incarico, la manutenzione ed i sistemi diagnostici veloci e facili
• Riduzioni dei costi con il concetto modulare per la sostituzione facile del sensore, dell'esposizione o dell'elettronica
• Sovraccarico-resistente fino a 420bar/42MPa/6300psi, funzione-controllato
• Integrazione di sistema senza cuciture e indipendente (HART/PA/FF)
