Grande internazionale del sistema limitato
|
Dettagli:
Termini di pagamento e spedizione:
|
| produttore: | Strumenti della MTL | Prodotto n.: | MTL5541 |
|---|---|---|---|
| Tipo di prodotto: | Alimentazione elettrica del ripetitore | Deriva di temperatura: | < 0=""> |
| Indicatore del LED: | Verde: indicazione di potere | Dimensioni: | 1,58 cm x 10,98 cm x 12,36 cm |
| Peso: | 0,11 chilogrammi | Peso di spedizione: | 2 chilogrammi |
| Evidenziare: | Alimentazione elettrica del ripetitore della MTL,Alimentazione elettrica del ripetitore MTL5541,Alimentazione elettrica del ripetitore 35VDC |
||

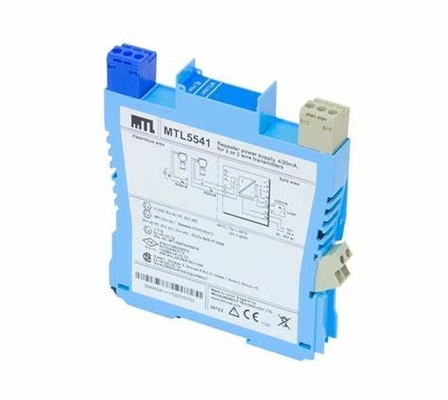

Produttore: Strumenti della MTL
Prodotto no: MTL5541
Tipo di prodotto: Alimentazione elettrica del ripetitore
Numero dei canali: Uno
Posizione del trasmettitore: Zona 0, IIC, area pericolosa T4-6 se divisione adeguatamente certificata. 1, posizione pericolosa del gruppo A
ondulazione del circuito di Sicuro-area: < 50="">
Accuratezza di trasferimento a 20°C: Migliore di 15µA
Deriva di temperatura: < 0="">
Tempo di reazione: Cassapanche all'interno a 10% di valore finale all'interno di 50µs
Comunicazioni di sostegno: HART® (terminali 1 & 2 soli)
Indicatore del LED: Verde: indicazione di potere
Consumo corrente massimo (con il segnale 20mA): 51mA a 24V
Dimensioni (LxWxH): 1,58 cm x 10,98 cm x 12,36 cm
Peso: 0,11 chilogrammi
Il MTLx541 fornisce un rifornimento digalleggiamento di CC per l'eccitazione del convenzionale 2 trasmettitori del cavo 3 o - 4/20mA, che è situato in un'area pericolosa e ripete la corrente in altro circuito di galleggiamento per determinare un carico di sicuro-area. Per i trasmettitori a due fili di HART, l'unità permette i segnali di comunicazioni bidirezionali sovrapposti sulla corrente di ciclo 4/20mA. Alternativamente, il MTLx541S funge da lavandino corrente per un collegamento di sicuro-area piuttosto che determinando una corrente nel carico.
| Input pericoloso di area | Gamma del segnale: 0-24 mA (sovra-gamma compresa); Tensione del trasmettitore: 16,5 V a 20 mA |
| Uscita sicura di area | Gamma del segnale: 4-20 mA; Sotto/sovra-gamma: 0-24 mA; Resistenza di carico: 0 a 360Ω @ 24 mA, o 0 a 450Ω @ 20 mA; Lavandino corrente: massimo 600Ω; Fonte massima di tensione: 24 VCC; Resistenza di uscita: > 1 MΩ |
| Requisito di potere | 20-35 VCC. |
| Tempo di reazione | Cassapanche all'interno a 10% di valore finale all'interno di 50 µs |
| Consumo corrente | 51 mA @ 24V |
| Dissipazione di potere massima | 0,7 W @ 24 VCC, 1,0 W @ 24 VCC |
| Isolamento | n 250 V RMS, provata ad un minimo di 1500 V RMS, fra sicuro-area ed i terminali di pericoloso-area; 50 V fra i circuiti di sicuro-area e l'alimentazione elettrica |
| Accuratezza di trasferimento a 68°F (20°C) | Migliore µA di 15 |
| Indicatore del LED | Verde: Indicazione di potere |
| Limiti di temperatura | Funzionamento: -6 a 140°F (- 20 - 60°C); Stoccaggio: -40 a 176°F (- 40 - 80°C) |
| Deriva di temperatura | < 0=""> |
| Umidità | RH di 95% - di 5 |
| Montaggio | T-sezione ferrovia di BACCANO di 35 millimetri (7,5 o 15 millimetri) ad en 50022 |
| Terminali | Accomodi fino a 2,5 mm2 si è incagliato o il unico centro |
| Descrizione di sicurezza | Vo= 28 V, Io= 93 mA, Po= 651mW, Um= 253 RMS o CC |
| Peso | 150g |
