| MOQ: | 1 |
| prezzo: | Negoziabile |
| Imballaggio standard: | cartone |
| Periodo di consegna: | su richiesta |
| metodo di pagamento: | T/T |
| Capacità di approvvigionamento: | 100% in magazzino |

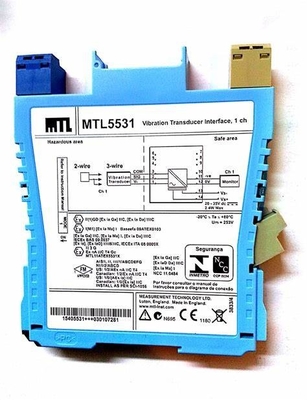

Produttore: MTL Instruments
Numero del prodotto. : MTL5531
Tipo di prodotto: Interfaccia del trasduttore di vibrazioni
Numero di canali: uno
Tipo di sensore: trasduttore di vibrazioni a 2 o 3 fili
Localizzazione della sorgente di segnale: zona 0, IIC, T4?? 6 zona pericolosa se adeguatamente certificata Div. 1, gruppo A posizione pericolosa
Input di zona pericolosa: Impedanza di ingresso (terminali 2 e 3): 10k?
Corrente di alimentazione del trasduttore, a 2 fili: 3,3 mA (nom.) per sensori a 2 fili, selezionabile dall'utente tramite interruttore
Intervallo del segnale: minimo 20 V, massimo 0,5 V
Accuratezza di trasferimento di corrente continua a 20°C: < ± 50mV
Indicatore LED: verde = indicazione di potenza
Tensione di alimentazione: da 20 a 35 V dc
Consumo massimo di corrente (10mA di carico del trasduttore): 65mA a 24V
Dissipazione di potenza massima all'interno dell'unità: 1,33 W
Peso: 0,11 kg
MTL 5531 ripete un segnale da un sensore di vibrazione in una zona pericolosa, fornendo un'uscita per un sistema di monitoraggio nella cassaforte
zona.L'interfaccia è compatibile con sonde a 3 fili di corrente vorticale e accelerometri o sensori a 2 fili di corrente.
fabbricatodaun interruttore sul lato del modulo.
| Tipo di sensore | con una lunghezza massima di 20 mm o più |
| Posizione della sorgente del segnale |
Zona 0, zona pericolosa IIC, T4?? 6 se adeguatamente certificata Div. 1, luogo pericoloso del gruppo A |
| Input della zona pericolosa |
Impedanza di ingresso (terminali 2 e 3): 10kΩ |
| Corrente di alimentazione del trasduttore, 2 fili | 3.3mA (nominale) per sensori a due fili, selezionabili dall'utente tramite interruttore |
| Intervallo del segnale | Il limite massimo di tensione è pari a 0,25 V. |
| Precisione di trasferimento della corrente continua a 20°C | < ± 50 mV |
| Precisione di trasferimento AC a 20°C |
0 Hz a 1 kHz: ±1% da 1 kHz a 10 kHz: ¢5% a +1% Da 10 kHz a 20 kHz: da ∼10% a +1% |
| Coefficiente di temperatura |
±50 ppm/°C (10 a 65°C) ± 100 ppm/°C (da 20 a 10°C) |
| Larghezza di banda di tensione | 3 dB a 47 kHz (tipico) |
| Risposta di fase |
< 14 μs, equivalente a: 1° a 200 Hz 3° a 600 Hz 5° a 1 kHz 50° a 10 kHz ¥ 100° a 20 kHz |
| Impedanza di uscita della zona sicura | < 20Ω |
| Tensione di alimentazione | 20 a 35 V di corrente continua |
| Descrizione della sicurezza |
Termini da 3 a 1 Uo=26.6V Io=94mA Po=0.66W Um = 253V rms o dc Termini da 3 a 2 Apparecchi non di stoccaggio dell'energia ≤ 1,5 V, ≤ 0,1 A e ≤ 25 mW |
| Nota |
Per le raccomandazioni relative al montaggio, si rimanda al manuale d'uso di questi moduli. A causa dell'elevata dissipazione di potenza il massimo ambiente temperatura per questi moduli quando montati in orizzontale l'orientamento è: • chiuso a 45°C • almeno 10 mm di distanza tra loro a 55°C |
![]()
![]()
![]()
![]()
