Dettagli:
Termini di pagamento e spedizione:
|
| Produttore: | Piegato il Nevada | Numero del pezzo: | 990-05-70-02-00 |
|---|---|---|---|
| Type di modello: | Trasmettitore di vibrazione | Pæse d'origine: | Gli S.U.A. |
| Opzione completa: | 05 = 0-5 mil pp (0-125 µm pp) | Opzione di lunghezza del sistema: | 50 = 5,0 metri (16,4 piedi) |
| Temperatura di funzionamento: | -35 C a +85 C (- 31 F a +185 F) | Peso di spedizione: | 1,5 CHILOGRAMMI |
| Evidenziare: | 20mA piegato Nevada Vibration Transmitter,OEM piegato Nevada Vibration Transmitter,Piegato trasmettitore di vibrazione del Nevada 990 |
||
Termine d'esecuzione stimato: 12 - 16 settimane.
Produttore: Piegato il Nevada
Prodotto no: 990-05-50-02-00

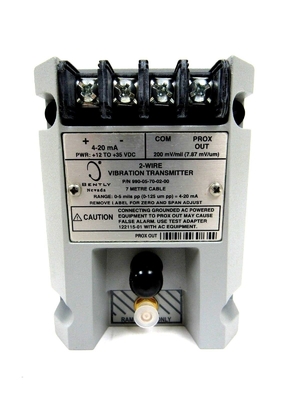

Tipo di prodotto: Un trasmettitore di 990 vibrazioni
Pæse d'origine: Gli S.U.A.
Può aggiungere sul certificato di origine (COO)
Opzione completa: 05 = 0-5 mil pp (0-125 µm pp)
Opzione di lunghezza del sistema: 50 = 5,0 metri (16,4 piedi)
Montaggio dell'opzione: 02 = viti della paratia
Opzione di approvazione dell'agenzia: 00 = non richiesto
Input: Accetta 1 cavo di non contatto della sonda e di estensione di prossimità di 3300 NSv.
Potere: Richiede +12 - +35 VCC di input al terminale del trasmettitore.
Temperatura di funzionamento: -35 C a +85 C (- 31 F a +185 F)
Temperatura di stoccaggio: -51 C a +100 C (- 60 F a +212 F)
Peso di spedizione: 1,5 chilogrammi
Il trasmettitore di 990 vibrazioni è inteso soprattutto per i produttori di macchinari originali (OEM) dei compressori d'aria centrifughi o piccoli pompe, motori, o fan che preferiscono fornire i 4 semplici al segnale proporzionale di vibrazione di 20 mA come l'input al loro sistema di controllo del macchinario. Il trasmettitore è un dispositivo a due fili e looppowered che accetta l'input dalla nostra sonda di prossimità di 3300 NSv* e dal suo cavo di estensione di corrispondenza (disponibili nelle opzioni di lunghezza del sistema m. da 7 e da 5 m.).
| Input | Accetta 1 cavo di non contatto della sonda e di estensione di prossimità di 3300 NSv |
| Potere | Richiede +12 - +35 VCC di input al terminale del trasmettitore. |
|
4 al segnale di 20 mA Uscita |
mAdc 4 - 20 sopra gamma completa specificata nella configurazione a due fili. |
|
4 al ciclo di 20 mA Accuratezza |
All'interno di ±1.5% sopra gamma completa specificata. L'accuratezza è stimata dall'input di segnale della PROVA alla tensione misurata attraverso una resistenza di ciclo 250. |
| Sonda Gap | La sonda deve essere aperta fra 0,5 e 1,75 millimetri (20 e 55 mil) dall'obiettivo per assicurare la gamma completa. |
|
Ciclo massimo Resistenza |
1.000 compreso cavo a 35 VCC. |
| Limitazione corrente | tipico 23 mA. |
| Azzeri e misuri | adeguamenti esterni d'interazione. |
|
NON OK/Signal Sconfitta |
L'uscita del segnale andrà a meno di 3,6 mA all'interno di 100 µs dopo che non uno stato di APPROVAZIONE accade. L'uscita del segnale è ristabilita entro 2-3 secondi dopo che non lo stato di APPROVAZIONE è rimosso. |
| Il ciclo iniziale inibisce | Soggiorni dell'uscita del segnale a meno di 3,6 mA (NON APPROVAZIONE) per 2 - 3 secondi dopo che il potere si applica. Lo scopo è di segnalare che il dispositivo non è ancora pronto. I passeggeri possono essere osservati quando il dispositivo va OKAY. |
|
Sensore di Proximitor Uscita |
Compatibile con l'attrezzatura di prova senza collegamento a terra e portatile. Nel usando a terra, attrezzatura di prova CA a forza, utilizzi l'adattatore della prova 122115-01 per isolamento del segnale. |
| Impedenza dell'uscita | Prox fuori ha un'impedenza dell'uscita di 10 chilowatt calibrata per 10m caricano. |
|
Fuori lineare Prox Gamma |
1,4 millimetri (55 mil). Comincia a circa 0,25 millimetri (10 mil) dalla superficie dell'obiettivo. |
|
Prox fuori Scala incrementale Fattore |
un ± 6,5% di 7,87 mV/µm (200 mV/mil) tipico compreso gli errori di intercambiabilità una volta misurati con incrementi di 0,25 millimetri (10 mil) sopra il cammino lineare facendo uso dei 30 millimetri piano (a 1,2 pollici) obiettivo. ± 10% del caso peggiore 7,87 mV/µm. Livello acustico tipico: 50 mV/pp. |
| Stabilità di temperatura | Il fattore di scala incrementale rimane all'interno di ±10% di 7,87 mV/µm (200 mV/mil) da 0 C a +70 C (+32 F a +158 F). |
Il sensore integrato di Proximitor non richiede unità esterna
PROX non isolato terminali di COM e FUORI più un connettore coassiale
Potenziometri zero e della portata di Non interazione
Pin introdotto prova per la verifica rapida dell'uscita del segnale del ciclo
Non il circuito di sconfitta di OK/Signal impedisce le alti uscite o falsi allarmi
Costruzione conservata in vaso per gli ambienti di alta umidità (fino a 100% che condensa)
