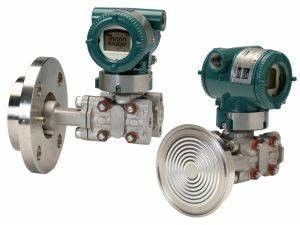

EJA210E-JHS4J Trasmettitore di pressione differenziale Yokogawa montato su flange

EJA210E-JHS4J Trasmettitore di pressione differenziale Yokogawa montato su flange

Descrizione:

Produttore: Yokogawa

Numero del prodotto. : EJA210E-JHS4J-912DN-EA14A1SE01-B/D4

Tipo di prodotto: Trasmettitore di pressione differenziale montato su flange

Segnale di uscita: J = da 4 a 20 mA DC con comunicazione digitale (protocollo HART 5/HART 7)

Distanze di misura (capsula): H = da 5 a 500 kPa (20 a 2000 inH2O)

Connessioni laterali di processo a bassa pressione: 4 = con 1/2 NPT connessione di processo femminile

Materiale dei bulloni e dei dadi per le flange di copertura: acciaio al carbonio J = B7

Installazione: 9 = Tipo di tubazione orizzontale e alta pressione sul lato sinistro

Alloggiamento dell'amplificatore: 1 = lega di alluminio fuso

Connessione elettrica: 2 = 1/2 NPT femmina, due connessioni elettriche senza spine cieche

Classificazione delle flange: A1 = classe ANSI 150

Superficie di contatto della guarnizione: 1 = Serratura (solo per la fianchetta ANSI)

Materiale delle parti bagnate (lato ad alta pressione): WE = diaframma Hastelloy C-276, tubo SST 316, tubo SST 316.

Estensione: 5 = Lunghezza (X2) = 150 mm

Fluido di riempimento: B = Per uso generale (olio di silicone), temperatura di processo ¥40 a 120°C, temperatura ambiente ¥40 a 85°C.

Peso di spedizione: 18 kg

Vantaggi del prodotto:

1.Può essere utilizzato il trasmettitore di pressione differenziale ad alte prestazioni EJA210E montato su una flangia
per misurare i livelli di densità dei liquidi che si solidificano o precipitano.

2.EJA210E emette un segnale da 4 a 20 mADC corrispondente al differenziale misurato
Il suo sensore accurato e stabile può anche misurare la pressione statica che può essere mostrata sul
l'indicatore integrato o monitorato da remoto tramite comunicazioni BRAIN o HART.

3.Tutti i modelli della serie EJA-E nella loro configurazione standard, ad eccezione di Fieldbus, PROFIBUS e Low Power
i tipi sono certificati conformi al requisito SIL 2 per la sicurezza.

Applicazioni del prodotto:

EJX110A Trasmettitore di pressione differenziale

EJX118A Trasmettitore di pressione differenziale sigillato con diaframma

EJX130A Trasmettitore di pressione differenziale

EJX120A Trasmettitore di pressione differenziale

EJX310A Trasmettitore di pressione assoluta

EJX430A Trasmettitore di pressione di misura

EJX440A Trasmettitore di pressione di misura

EJX510A e EJX530A Trasmettitore di pressione assoluta e di pressione di misura

EJX610A e EJX630A Trasmettitore di pressione assoluta e di pressione di misura

EJX210A Trasmettitore di pressione differenziale montato su flange

EJA110E Trasmettitore di pressione differenziale

EJA115E Trasmettitore a basso flusso

EJA118E Trasmettitore di pressione differenziale sigillato con diaframma

EJA510E e EJA530E Trasmettitore di pressione assoluta e di pressione di misura

EJA120E Trasmettitore di pressione differenziale

EJA130E Trasmettitore di pressione differenziale

EJA210E Trasmettitore di pressione differenziale montato su flange

EJA310E Trasmettitore di pressione assoluta

EJA430E Trasmettitore di pressione di misura

EJA438E Trasmettitore di pressione a manometro sigillato con diaframma

EJA438E/Z Trasmettitore di pressione a manometro sigillato con diaframma (tipo diaframma interno)

EJA440E Trasmettitore di pressione di misura
