Temperatura trattata: | -40 °C 80 (- 40 °F) del °F… 176 del °C… | Assoluto trattato di pressione/limite massimo di sovrappressione: | 0,7 barre… un ABS da 4 barre (10 PSI… 58 PSI) |
---|---|---|---|
Distanza massima di misura: | 5 m. (16ft) | Accuratezza: | +/- 2mm + 0,17% della distanza misurata |
Parti bagnate principali: | PVDF (IP68 completamente saldato/NEMA 6P) | Approvazione: | area Non pericolosa |
Collegamento trattato: | Filo ISO228 G1, PVDF | Lunghezza di cavo: | 10m/32ft |

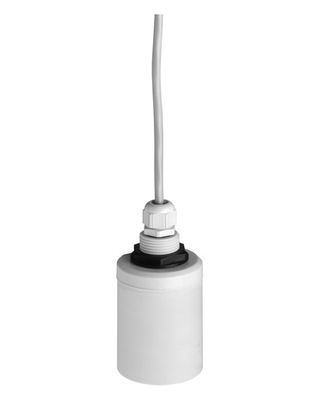

Tempo di volo ultrasonico Prosonic di misura di Endress+Hauser FDU91-RG2AA
Descrizione:
Sensore ultrasonico per il livello e la misura di flusso per collegamento a FMU9x (campo di misura? fino ai 10m)
Nome di prodotto: Prosonic S FDU91
Codice di ordine esteso: FDU91-RG2AA
R-approvazione: area Non pericolosa
Collegamento di G-processo: Filo ISO228 G1, PVDF
lunghezza 2-Cable: 10m/32ft
Un-radiatore: Senza
A- Opzione supplementare: Versione di base
Peso di spedizione: 2 chilogrammi
Ulteriore informazione:
Il sensore ultrasonico FDU91 per la misura livellata continua, senza contatto e senza manutenzione dei liquidi, delle paste, dei fanghi e di polveroso ai materiali alla rinfusa grezzi. Ma anche per la misura di flusso in canali e stramazzi aperti. La misura è inalterata dalla costante dielettrica, dalla densità o dall'umidità ed anche inalterato da accumulazione dovuto l'effetto autopulente dei sensori. Adatto a per le aree pericolose di esplosione. Campo di misura massimo in liquidi 10m (33ft), solidi 5m (16ft).
Benefici
Sensore di temperatura integrato per la correzione di tempo di volo. Le misure accurate sono possibili, anche se i mutamenti di temperatura sono presenti
Sensore ermeticamente saldato di PVDF per più alta resistenza chimica
Adatto a affinchè ringraziamenti approssimativi di condizioni dell'ambiente separino installazione dal trasmettitore
(fino a 300m)
Formazione riduttrice di accumulazione a causa dell'effetto autopulente
Rilevazione automatica integrata del sensore per i trasmettitori FMU90/FMU95 per l'incarico semplice
Tempo resistente e non esposto alle inondazioni (IP 68)
Il riscaldamento integrato contro un'accumulazione di ghiaccio al sensore (facoltativo) assicura la misura affidabile
Manifestazione più di meno
Campo di applicazione
Sensore per la misura livellata continua e senza contatto dei liquidi e dei materiali alla rinfusa in silos, sulle cinghie, sulle riserve ed in frantoi. Inoltre per la misura di flusso in canali aperti ed alle dighe. Utilizzato tipicamente nelle misure nelle altezze strutturali basse.
Collegamento trattato: Filo
Temperatura: -40 a +80°C (- 40 - +176°F)
Pressione: +0,7 a +4bar (+10 a +58psi)
Campo di misura massimo: Liquidi 10m (33ft), solidi 5m (16ft)
Distanza di didascalia: 0.3m (1ft)
Certificati internazionali di protezione dal rischio di esplosione
Manifestazione più di meno
Caratteristiche e specifiche
Continuo/solidi
Continuo/liquidi
Liquidi
Principio di misurazione
Ultrasonico
Caratteristico/applicazione
Versione separata con l'alloggio del campo o l'alloggio della ferrovia del cilindro per la strumentazione del gabinetto di controllo, 300m fra il sensore e trasmettitore
Rifornimento/comunicazione
4-wire (HART, DP di Profibus)
Accuratezza
+/- 2mm + 0,17% della distanza misurata
Temperatura ambiente
-40 °C 80 del °C…
(- 40 °F) del °F… 176
Temperatura trattata
-40 °C 80 del °C…
(- 40 °F) del °F… 176
Assoluto trattato di pressione/limite massimo di sovrappressione
0,7 barre… un ABS da 4 barre
(10 PSI… 58 PSI)
Parti bagnate principali
PVDF (IP68 completamente saldato/NEMA 6P)
Collegamento trattato
G/NPT 1"
Distanza di didascalia
0,3 m. (1 ft)
Distanza massima di misura
5 m. (16ft)
Comunicazione
Trasmettitore:
4… 20 mA HART
DP di Profibus
Certificati/approvazioni
ATEX, FM, CSA, IEC ex, JPN ex, INMETRO, NEPSI, EAC ex
Opzioni
In secondo luogo uscita 4… 20mA
Componenti
Trasmettitore: FMU90
