MOQ: | 1 |
prezzo: | Negoziabile |
Imballaggio standard: | Cartucce |
Periodo di consegna: | su richiesta |
metodo di pagamento: | T/T |
Capacità di approvvigionamento: | 100% in magazzino |

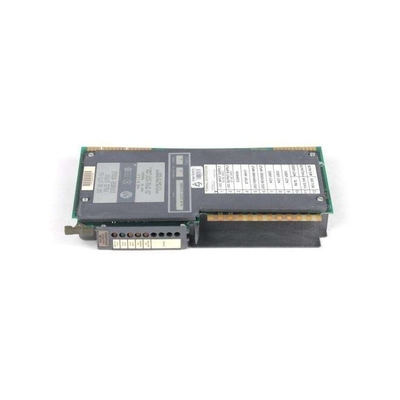

Descrizione: il modulo di uscita Allen-Bradley 1771-OJ è un modulo di espansione di uscita a impulsi della serie PLC 5 di Allen-Bradley/Rockwell Automation.Viene fornito con un braccio di cablaggio di campo noto come Allen-Bradley 1771-WB braccio di cablaggio di campoIl modulo di espansione dell'uscita dell'impulso 1771-OJ può essere utilizzato insieme a un modulo di controllo passo e a un braccio di cablaggio per creare un completo assemblaggio di posizionamento del motore passo.Fino a 3 moduli di espansione di uscita d'impulso come il modulo 1771-OJ possono essere controllati dallo stesso modulo di controllo stepperIl modulo di espansione dell'uscita d'impulso 1771-OJ è progettato per essere utilizzato in applicazioni di macchine a un asse.
The 1771-OJ PLC 5 Pulse Output Expander Module by Allen-Bradley is a component of the Stepper Motor Positioning Assembly which provides programmable control of the stepper motor of the programmable controller and provides modular expansion of axes from 1 to 3 axis per I/O chassis. The expander module draws 800mA at 5V DC backplane current and it uses an auxiliary power supply with a power rating of +5-30V DC at 340mA (max) with a peak-to-peak ripple less than the specified value for the stepper translatorIl 1771-OJ supporta 2 modalità di ingresso (JUG e STOP) con un tempo di ritardo del segnale di ingresso di 35-120 ms da 1 asse a 3 assi nella modalità JUG e il segnale è un ritardo di 250 ms nella modalità STOP.
Il 1771-OJ ha un range di tensione di 1.0V (Alto) e 0.8V DC (Low state) e con un resistore interno a trazione da 1,6 Kilo Ohm, il modulo è compatibile con i dispositivi logici Open Collector.Ha una corrente massima in stato di accensione di 2.3mA per ingresso a 5V DC e 18.6mA a 30V DC e un intervallo di tensione di uscita di -2,6V DC (alto) e +0,7V DC (basso) a 100mA di corrente di uscita, e la corrente di uscita massima del modulo è di 100mA.Il 1771-GU contiene 00,6 ms di tempo di aumento/cascata al massimo di 100 mA e ha un ciclo di lavoro di impulsi del 50%.Il modulo utilizza un cavo di rame a filo Belden 8771 da 40 piedi con un singolo cavo per terminale ed è collegato al backplane I / O inserendo fasce di connettore tra i pin 8 e 10 e i pin 22 e 24La gamma di temperatura di funzionamento del 1771-OJ è 0-60 0C a un'umidità non condensante del 5-95% e il modulo è certificato CE, CSA, UL e C-TICK.
