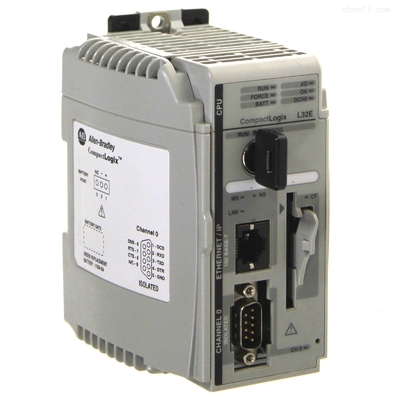

1769-L32E ALLEN BRADLEY CompactLogix 750KB Modulo di controllo Enet

Il controller modulare CompactLogix con numero di parte 1769-L32E è un controller di automazione programmabile (PAC) prodotto da Allen-Bradley.Il regolatore è comunemente utilizzato in applicazioni di controllo delle macchine e di processi mediIl controller ha una porta di comunicazione integrata RS232 ed Ethernet.

La configurazione predefinita dell'interfaccia RS232 è DF1 full duplex, 19,2 Kbps, senza parità, indirizzo stazione 0, senza stretta di mano, rilevamento di errori BCC, rilevamento automatico di risposta incorporata, 8 bit di dati,e 1 bit di stop. Questa configurazione predefinita può essere configurata manualmente per stabilire la comunicazione iniziale con il dispositivo.autoconfigurazione può essere utilizzato per rilevare automaticamente le impostazioni di comunicazioneLa porta RS232 può anche essere configurata come interfaccia di protocollo ASCII per collegare strumenti a codice a barre, comunemente utilizzati nei processi di produzione.

La comunicazione Ethernet richiede una configurazione iniziale, che può essere eseguita utilizzando BOOTP-DHCP o scaricando tramite l'interfaccia RS232.è necessario un cavo Ethernet per collegare il controller all'host BOOTP.

Il controllore compatto Logix Allen-Bradley 1769-L32E viene fornito in un pacchetto unico, compatto ed economico.Può essere collegato al dispositivo tramite un cavo 1747-CP3 o 1756-CP3 o un cavo EthernetHa una memoria utente integrata da 750 KB e può essere ampliata con schede CompactFlash, numero di modello 1784-CF128.

Il 1769-L32E ha una batteria sostitutiva con il numero di componente corrispondente 1769-BA.Il controller supporta l'installazione di fino a sedici (16) moduli I/O compatti con fino a tre gruppi 1/O collegati tramite due cavi di espansione. Il 1769-L32E ha una corrente continua (5 volt) di 850 mA e una dissipazione del calore fino a 6,5 Watt. Il 1769-L32E può essere facilmente installato utilizzando i metodi di montaggio DIN o di montaggio dei pannelli.Il supporto DIN ha un impatto nominale di 30 G e un impatto nominale di 50 G, mentre il pannello ha un impatto nominale di 30 G in modalità operativa e 50 G in modalità non operativa.

Il regolatore 1769-L32E ha un valore di vibrazione di 5 G in modalità operativa.La 1769-L32E ha una temperatura di funzionamento compresa tra 0 e 60 gradi Celsius, un intervallo di temperatura di conservazione da -40 a 85 gradi Celsius (-40 a 185 gradi Fahrenheit) e un intervallo di umidità relativa non condensante da 0 a 95%.Il regolatore Logix ha una serie di emissioni certificate (CISPA11) e ha un alloggiamento aperto unicoLa dimensione raccomandata delle linee per linee a strascico è compresa tra 22 e 16 AWG, mentre le linee solide dovrebbero essere classificate tra 22 e 14 AWG.Il modulo pesa circa 2 chili quando viene spedito e misura 8x8x 5 pollici.

La serie CompactLogix 1769 funge da piattaforma di migrazione per la serie Allen Bradley PLC, PLC5 e SLC500.assicurare che le precedenti capacità del processore siano mantenute e migliorate;.
Il processore 1769-L32E può contenere fino a sedici (16) moduli di I/O compatti.Il controller ha una memoria integrata di 750 kilobyte e può essere collegato alla memoria non volatile installando una scheda 1784-CF64 o 1784-CF128 CompactFlash. Il controller utilizza 1769-BA per riservare la memoria dell'utente. Evitare la scarica completa della batteria, in quanto ciò potrebbe cancellare la memoria dell'utente, compresi i programmi dell'utente. Utilizzare la memoria non volatile per prevenire tali eventi.
