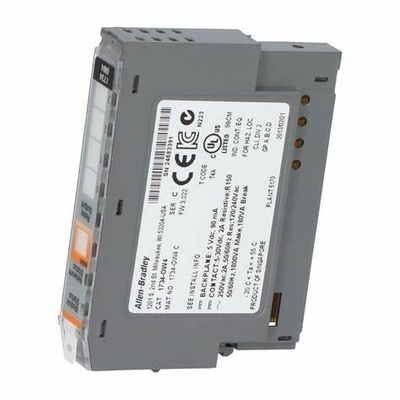

1734-OW4 ALLEN BRADLEY Modulo di uscita discreto con quattro (4) poli singoli

L'Allen-Bradley 1734-OW4 è un modulo POINT O/I. Questo modulo è un modulo di uscita discreto con quattro (4) contatti Single Pole, Single Throw (SPST) Normally Open (N.O.).Queste uscite di contatto sono contatti senza tensione e supporti che funzionano con 5-30 VDC■ 120 VAC e 250 VAC. ideally used for implementing distributed I/O architecture and supports installation to a DIN rail and couples with an appropriate terminal base for wiring of signal an input power with applicable bases such as 1734-TB, 1734-TBS, 1734-TOP, o 1734-TOPS.

Le uscite di contatto 1734-OW4 presentano un ritardo di transizione del segnale da ON a OFF di 26 ms con una resistenza di contatto iniziale di 30 m.deve essere dotato di corrente POINTBus di 80 mA mentre la dissipazione di potenza del modulo è pari a 0.5 W e dissipazione termica di 1,7 BTU/ora.

Il 1734-OW4 supporta qualsiasi adattatore di comunicazione I/O POINT disponibile, come ad esempio gli adattatori Ethernet, ControlNet e ProfiBus.Questi adattatori consentono al 1734-OW4 di ricevere comandi da controllori partner come ControlLogix e CompactLogix e di implementare la sequenza di automazioneInoltre, può essere miscelato con qualsiasi altro modulo di I/O di punto per ottenere l'I/O richiesto.

Il 1734-OW4 ha un requisito di temperatura di funzionamento di -20...55 gradi C (-4...131 gradi F) e una temperatura di non funzionamento di -40...85 gradi C (-40...185 gradi F) mentre l'umidità relativa di 5-95%,non condensanti.

L'Allen-Bradley 1734-OW4 POINT I/O 4 Relay Output Module è un modulo elettronico che ha 4 uscite di relè elettromeccanici aperte con un tempo di ritardo di uscita di 20 ms da ON a OFF.Ha una corrente di perdita massima di 1Il 1734-OW4 ha una resistenza di contatto di 30 m?, con una dissipazione di potenza di 0,5 W a 1,7 BTU / ora di dissipazione termica equivalente.La sua corrente POINT BUS è di 80mA con una potenza di backplane di 5V DC, e può essere installato su uno qualsiasi dei 4 1734 moduli terminali di base.

Il 1734-OW4 è montato su una rotaia DIN utilizzando le viti della base terminale come determinato dal blocco di base.e una tensione di isolamento di 250 V testata a 2550 V DC per 60 secondi tra il campo e il sistema e tra il set di contattiIl 1734-OW4 ha una frequenza di commutazione massima di 1 operazione per 3 secondi ed è dipendente dal carico, con una vita di contatto elettrico dipendente dal carico di 100.000 cicli.È indicato con i codici di temperatura T4 e T4AIl modulo ha una categoria di filo di segnale ON singolo con filo di rame solido e stratificato di 0,25-2,5 mm2 (22-14 AWG) a 85 ° C.Il 1734-OW4 ha una temperatura di funzionamento compresa tra -20 e 55 gradi. C (-4 e 131 gradi F) a 5-95% di umidità non condensante.Ogni uscita del modulo di contatto digitale 1734-OW4 è denominata 240VDC RMS a 2A e la corrente è dipendente dal caricoDispone di 4 uscite N.O. e di una corrente POINTBus di 80 milliamperi con una dissipazione di potenza massima di 0,5 Watt.
