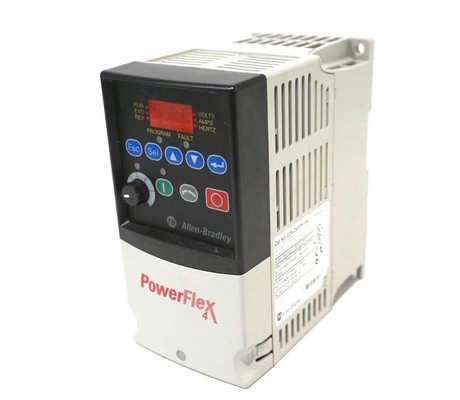

Azionamento variabile 22A-D4P0N104 di frequenza di Allen Bradley PowerFlex 4

Tolleranza di tensione:
Tolleranza di frequenza:
Fattore di potenza di spostamento:
Valutazione massima di cortocircuito:

120V, 200… 240V, 380… 480V, 460… 600V: ±10%
48… 63 hertz
0,98 attraverso l'intera gamma di velocità
100.000 amp simmetrici

Digital
Modo di SRC (fonte):
Modo di SNK (lavandino):
Analogo
un analogo di 4… 20 mA:
0… analoghi di CC 10V:
Vaso esterno:

Corrente di ingresso = 6 mA
18… 24V = sopra, 0… 6V = fuori
0… 6V = sopra, 18… 24V = fuori
impedenza dell'input da 250 ohm
impedenza dell'input di ohm 100k
1… 10k ohm, un minimo di 2 watt

Uscita di controllo – programmabile
Uscite
(relè della forma C)

Valutazione resistente
Opto uscite:
Uscite analogiche:
Valutazione induttiva
Opto uscite:
Uscite analogiche:

3.0A a CC 30V, 3.0A a CA 125V, 3.0A a CA 240V
30V CC, 50 mA
10 bit, 0… 10V, minimo di ohm 1k
0.5A a CC 30V, 0.5A a CA 125V, 0.5A a CA 240V
Non induttivo
10 bit, 4… 20 mA, un massimo di 525 ohm

Tipo raccomandato del fusibile:
Interruttori raccomandati:

Classe J, cc, T o tipo BS88 dell'UL; 600V (550V) o equivalente.
Interruttore o equivalente di HMCP.


Protezione del motore:
Sovracorrente:
Giro di controllo da parte a parte:
Giro impeccabile di potere da parte a parte:

Protezione di sovraccarico di I2 t, 150% per sec 60., 200% per sec 3. (assicura la protezione della classe 10)
200% limite dell'hardware, errore istantaneo di 300%
Il giro minimo da parte a parte è di 0,5 sec. - il valore tipico è di 2 secondi
100 millisecondi


Il freno interno IGBT ha incluso con tutte le valutazioni.

Altitudine:
Temperatura di stoccaggio:
Atmosfera:
Umidità relativa:
Scossa (funzionare):
Vibrazione (funzionare):

un massimo di 1000 m. (3300 piedi) senza ridurre le imposte
– 40 - 85 gradi di C (– 40 - 185 gradi di F)
Importante: L'azionamento non deve essere installato in un'area dove l'atmosfera ambientale contiene volatile o
gas, vapori o polvere corrosivi. Se l'azionamento non sta andando essere installato per un periodo, deve essere
immagazzinato in un'area dove non sarà esposto ad un'atmosfera corrosiva.
0 - 95% senza condensazione
picco 15G per 11ms durata (±1.0ms)
1G picco, 5 - 2000 hertz

Accuratezza di frequenza:
Regolamento di velocità:
Modi di arresto:
Accel/Decel:
Sovraccarico intermittente:
Protezione elettronica di sovraccarico del motore:


Input di Digital: All'interno di ±0.05% di frequenza stabilita dell'uscita.
Entrata analogica: All'interno di 0,5% di frequenza dell'uscita massima.
Uscita analogica: ±2% di completo, risoluzione pungente 10.
Ciclo aperto con la compensazione di slittamento: ±2% di velocità di base attraverso una gamma di velocità di 40:1. 1% di velocità di base
attraverso una gamma di velocità di 60:1.
Modi programmabili multipli di arresto compreso - la rampa, la costa, il CC-freno, la Rampa--tenuta e la curva ad S.
Due indipendente volte programmabili del decel e del accel. Ogni volta può essere programmato da 0… 600
secondi in 0,1 secondi incrementi.
capacità per fino a 1 minuto, capacità di sovraccarico di 150% di sovraccarico di 200% per fino a 3 secondi.
Assicura la protezione di sovraccarico del motore della classe 10 secondo l'articolo 430 del NEC e la temperatura eccessiva del motore
protezione secondo l'articolo del NEC 430,126 (A) (2). Archivio 29572 dell'UL 508C.
