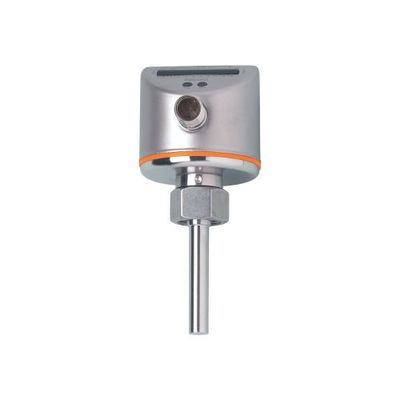

Il flusso termico di IFM commuta il monitor di flusso SI5010
Numero del pezzo: SI5010
Nome di prodotto: Commutatore di flusso termico
Oirgin: La Germania
Produttore: IFM
Specificazione
Monitoraggio affidabile dei liquidi e dei gas in tubi
Collegamento trattato variabile facendo uso degli adattatori
Regolazione facile delle biforcazioni per rapido - insieme - su
Alloggio robusto di acciaio inossidabile per l'uso negli ambienti industriali duri
Istogramma del LED per l'indicazione di biforcazione e di flusso
caratteristiche di prodotti:
Il numero degli input e delle uscite numera delle uscite digitali: 1
Filo interno del collegamento M18 x 1,5 trattati
Applicazione
Liquidi di media; Gas
Temperatura media [°C] -25… 80
Valutazione di pressione [barra] 300
MAWP (per le applicazioni secondo CRN) [barra] 208
Liquidi
Temperatura media [°C] -25… 80
Gas
Temperatura media [°C] -25… 80
Dati elettrici
Tensione di funzionamento [V] CC 18… 36
Consumo corrente [mA]< 60="">
Classe di protezione III
Protezione inversa di polarità sì
Tempo di ritardo acceso [s] 10
Input/uscite
Il numero degli input e delle uscite numera delle uscite digitali: 1
Uscite
Numero totale delle uscite 1
Segnale di commutazione del segnale in uscita; IO-collegamento; (configurabile)
Progettazione elettrica PNP
Numero delle uscite digitali 1
La funzione d'uscita normalmente aperta/si è chiusa; (configurabile)
La commutazione massima della caduta di tensione ha prodotto la CC [V] 2,5
Valutazione corrente permanente della CC di commutazione dell'uscita [mA] 250
Protezione di cortocircuito sì
Metodo di protezione di cortocircuito sì (non chiudendo)
Sovraccarichi la protezione sì
Misurazione/campo di regolazione
Liquidi
Campo di regolazione [cm/s] 3… 300
Più grande sensibilità [cm/s] 3… 100
Gas
Campo di regolazione [cm/s] 200… 3000
Più grande sensibilità [cm/s] 200… 800
Accuratezza/deviazioni
Ripetibilità [cm/s] 1… 5
Nota su ripetibilità per acqua 5… 100 cm/s; °C 25
Prestabilire
Deriva di temperatura [cm/s x 1/K] 0,1; (per acqua 5… 100 cm/s; °C) 10… 70
Gradiente geotermico massimo del medium [K/min] 300
± 10 del ± 2 di accuratezza della biforcazione [cm/s]…; (per acqua 5… 100 cm/s; °C 25; Prestabilire)
Isteresi [cm/s] 2… 5; (per acqua 5… 100 cm/s; °C 25; Prestabilire)
Tempi di reazione
Liquidi
Tempo di reazione [s] 1… 2; (per un gradiente geotermico: 1 K/min)
Gas
Tempo di reazione [s] 1… 10
Software/programmare
Adeguamento dei pulsanti della biforcazione
Interfacce
IO-collegamento dell'interfaccia di comunicazione
Tipo di trasmissione COM2 (kBaud 38,4)
Revisione 1,1 di IO-collegamento
IEC standard 61131-9 di SDCI
Sensore astuto di profili: Variabile trattata di dati; Identificazione di dispositivo
Modo di SIO sì
Classe matrice richiesta A del porto
Analogo trattato 2 di dati
File binario trattato 2 di dati
Tempo di ciclo trattato minimo [spettrografia di massa] 3
Tipo di sostegno di DeviceIDs di operazione DeviceID
difetto 54
Condizioni di gestione
Temperatura ambiente [°C] -25… 80
Temperatura di stoccaggio [°C] -25… 100
IP 65 di protezione; IP 67
Prove/approvazioni
EN 61000-6-2 DI BACCANO DI CONTABILITÀ ELETTROMAGNETICA
EN 61000-6-3 DI BACCANO
IEC 60068-2-27 50 g (di BACCANO di resistenza di scossa spettrografia di massa 11)
En 60068-2-6 20 g (55… 2000 hertz) di BACCANO di resistenza di vibrazione
MTTF [anni] 298
Dati meccanici
Peso [g] 248,5
Dimensioni [millimetro] M18 x 1,5
Designazione M18 x 1,5 del filo
Acciaio inossidabile materiale (1,4404/316L); acciaio inossidabile (1,4301/304); PC; PBT-GF20; EPDM/X
Acciaio inossidabile dei materiali (parti bagnate) (1,4404/316L); Giunto circolare: Riva A di FKM 80
Filo interno del collegamento M18 x 1,5 trattati
Esposizioni/elementi di funzionamento
Visualizzi la funzione 10 la x il LED, tricromia
Osservazioni
Pc di quantità 1 del pacchetto.
Collegamento elettrico
Connettore del collegamento: 1 x M12
