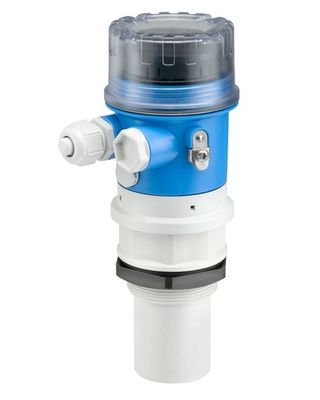

FMU30 Strumento E&H

Misurazione ad ultrasuoni Endress+Hauser Tempo di volo Prosonico FMU30-AAHEABGHF

Descrizione:

Produttore: Endress+Hauser

Numero del prodotto. : FMU30-AAHEABGHF

Tipo di prodotto: Prosonic T FMU30 misurazione ad ultrasuoni Prosonic Time-of-Flight

AA - Omologazione: zona non pericolosa

H - Display operativo: visualizzazione della curva della busta in loco; pulsante

E - CONnessione elettrica: ghiandola M20, IP68

AB - Sensore; gamma massima; distanza di blocco: 2"; 8m liquido/3,5m solido; 0,35m

GHF - Connessione di processo: filo ISO228 G2, PP

Temperatura ambiente: da -20 °C a +60 °C (da -4 °F a 140 °F)

Temperatura di conservazione: -40 °C a +80 °C (-40 °F a 176 °F)

Peso: 0,8 kg

Peso di spedizione: 2 kg

Ulteriori informazioni:

La gamma di applicazioni si estende dai livelli di monitoraggio negli impianti di trattamento delle acque reflue e nei serbatoi di acqua di processo alle applicazioni per il carico, lo stoccaggio e i serbatoi tampone.Il sensore ad ultrasuoni FMU30 offre algoritmi software comprovati e tutti i messaggi di avvertimento e allarme sono visualizzati su un display di testo semplice a quattro righe e garantiscono una rapida risoluzione dei problemiLa curva dell'involucro può anche essere visualizzata sullo schermo, poiché i risultati dell'analisi vengono visualizzati direttamente sul posto, garantendo una diagnosi rapida e accurata degli errori.

Specchi a colpo d'occhio

Accuratezza
+/- 3 mm o +/- 0,2% dell'intervallo di misura impostato

Temperatura di processo
-20 °C... 60 °C
(-4 ° F... 140 ° F)

Pressione assoluta di processo / limite di sovrapressione massima
0.7 bar... 3 bar addominali
10 psi... 44 psi

Distanza massima di misura
Sensore 1-1/2": 2 m
Sensore 2": 3,5 m (11 ft)

Principali parti bagnate
PP/EPDM

Benefici

Veloce e semplice.la messa in servizio tramite operazione in loco guidata da menu con visualizzazione di testo semplice a quattro righe, 7 lingue selezionabili

Le curve dell'involucro sul display sul posto per una diagnosi semplice

Funzione di linearizzazione (fino a 32 punti) per la conversione del valore misurato in qualsiasi unità di lunghezza, volume o portata

Il metodo di misurazione senza contatto riduce al minimo i requisiti di manutenzione

Possibile installazione dal filo G 11⁄2 o 11⁄2 NPT in su

Sensore di temperatura integrato per la correzione automatica della velocità del suono dipendente dalla temperatura

Mostrare meno

Campo di applicazione

Strumento a due fili per la misurazione continua del livello e del flusso senza contatto.

Connessione di processo: filo

Temperatura: da -20 a +60°C (-4 a +140°F)

Pressione: da +0,7 a +3bar (+10 a +44psi)

Distanza massima di misura:
Sensore da 11⁄2" per liquidi a 5 m (16 piedi) e per solidi sfusi a 2 m (6,6 piedi),
Sensore 2" per liquidi 8 m (26 ft) e per solidi sfusi 3,5 m (11 ft)

Distanza di blocco:
Sensore 11⁄2" 0,25m (0,8ft),
Sensore 2" 0,35m (1,15 piedi)

Certificati internazionali di protezione contro le esplosioni

Mostrare meno

Caratteristiche e specifiche

Continuo / solidi
Livello di punto / solidi
Livello di punti / liquidi
Continuo / Liquidi
Principio di misura
Ultrasuoni

Caratteristica / applicazione
Trasmettitore ad ultrasuoni compatto

Fornitura / Comunicazione
2 fili

Accuratezza
+/- 3 mm o +/- 0,2% dell'intervallo di misura impostato

Temperatura ambiente
-20 °C... 60 °C

(-4 ° F... 140 ° F)

Temperatura di processo
-20 °C... 60 °C

(-4 ° F... 140 ° F)

Pressione assoluta di processo / limite di sovrapressione massima
0.7 bar... 3 bar addominali

10 psi... 44 psi

Principali parti bagnate
PP/EPDM

Connessione di processo
G / NPT 1 1/2"

G / NPT 2"

Distanza di blocco
Sensore 1 1/2 " 0,25 m

Sensore 2": 0,35 m

Distanza massima di misura
Sensore 1-1/2": 2 m

Sensore 2": 3,5 m (11 ft)

Comunicazione
4...20 mA

Certificati/approvazioni
ATEX, CSA C/US, IEC Ex, NEPSI

Opzioni
Accessorio allegato:

Flancetta UNI 2 "... 4 "

Limiti di applicazione
Prendi nota del diagramma di gamma
