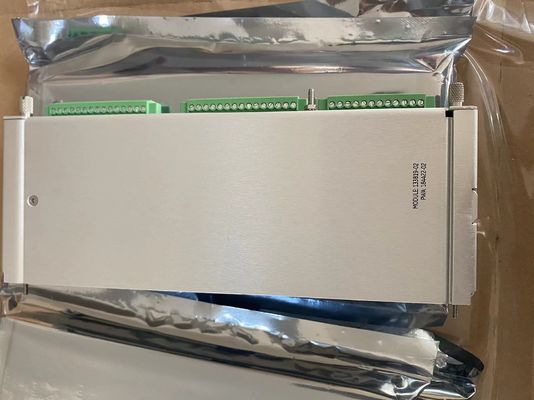

3500/61 133819-02 - RTD/TC TEMP MODULO I/O

Classificazione:

Numero di parte: 133819-02
Produttore: Bently Nevada
Serie: 3500
Tipo di prodotto: modulo di I/S tempore RTD/TC
Disponibilità: in magazzino
Paese di fabbricazione: Stati Uniti d'America

133819-02 è un modulo di I/O tempore RTD/TC sviluppato da General Electric.E' un modulo I/O non isolato RTD/TC 3500/61 con terminazioni interne.il sistema ha funzioni di monitoraggio della temperatura e riceve entrambe le entrate di temperatura ResistanceTemperature Detector e ThermocoupleI moduli di sistema condizionano questi ingressi, confrontandoli con i parametri di allarme programmabili dall'utente.

133819-02 Descrizione funzionale

• Gli ingressi di temperatura del termopari (TC) e del rilevatore di temperatura di resistenza (RTD) sono entrambi supportati dai moduli di monitoraggio della temperatura della serie GE / Bently Nevada 3500/60 e 3500/61,che offrono sei canali di monitoraggio della temperaturaQuesti input sono condizionatamente confrontati con i parametri di allarme programmabili dall'utente dai moduli.L'unica differenza tra il 3500/60 e il 3500/61 è che quest'ultimo ha uscite di registratore per ognuno dei suoi sei canali, mentre la prima non lo fa.
• Utilizzando il software di configurazione del rack 3500, l'utente configura i moduli per eseguire letture di temperatura RTD o TC.Esistono varianti di diversi moduli I/O che sono RTD/TC non isolati o TC isolatiLa versione RTD/TC non isolata può essere configurata per accogliere input che siano TC, RTD o una combinazione di TC e RTD.L'isolamento da canale a canale di 250 Vdc è fornito dalla versione isolata TC per proteggere contro interferenze esterne.
• I monitor di temperatura devono essere installati uno accanto all'altro in gruppi di tre quando sono utilizzati in una configurazione Triple Modular Redundant (TMR).Il sistema utilizza due metodi di voto diversi quando è impostato in questo modo per garantire l'accuratezza e prevenire errori di singolo punto.

133819-02 Caratteristiche

• Se il sistema 3500 viene utilizzato in un ambiente con una temperatura ambiente superiore a +35 °C,l'intervallo disponibile a scala completa diminuirà se si utilizza uno dei moduli di I/S di termocoppia isolati (opzione di ordinazione I/S-03 o -04).
• L'intervallo sarà abbassato a -76F a +1832F, o -60C a +1000C. Il sistema non funzionerà efficacemente in questa situazione, quindi non dovrebbe essere impostato per funzionare con queste impostazioni.Il software di configurazione del rack permetterà all'utente di configurare un canale fino a -100C

Attributi del prodotto

• 6 Canali di monitoraggio della temperatura
• Input di temperatura: uscite del rilevatore di temperatura di resistenza (RTD) e del registratore di termocoppia (TC) di ciascun canale (3500/61)
• Versioni RTD/TC non isolate o TC isolate
