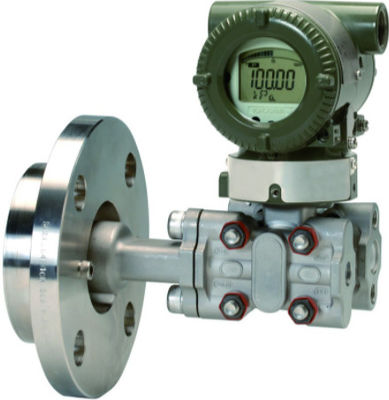

EJA210E-JMS4G Yokogawa Flange Mounted Differential Pressure Transmitter

Moltiplicatore di pressione differenziale montato flangia di EJA210E-JMS4G Yokogawa

Vantaggi del prodotto:

1

2

3

4

5

6

Applicazioni del prodotto:

1

2

3

4

5

Descrizione di prodotto:

1

2

3

4

5

Caratteristiche di prodotto:

• Produttore: Yokogawa

• Prodotto no: EJA210E-JMS4G-917DN-WA13C2HW00-B/D4/TF1/M1W/T52/N4

• Tipo di prodotto: Moltiplicatore di pressione differenziale montato flangia di EJA210E

• Segnale in uscita: J = 4 a CC di 20 mA con la comunicazione digitale (protocollo di HART 5/HART 7)

• Portata di misura (capsula): M. = 1 a inH2O di 100kPa (4 - 400)

• Il lato di pressione bassa ha bagnato il materiale delle parti: Flangia della copertura = di S e connettore trattato ASTM CF-8M, capsula Hastelloy C-276 (diaframma), F316L SST, 316L SST (altri), guarnizione 316L rivestito di teflon SST, spina 316 SST della capsula sfiato/dello scolo

• Collegamenti trattati: 4 = con il connettore trattato femminile di 1/2 NPT

• Bulloni di Coverflange e materiale matto: G = 316L SST

• Installazione: 9 = tipo stridente orizzontale ed alta pressione di parte di sinistra

• Alloggio dell'amplificatore: 1 = lega della fusion d'alluminio

• Collegamento elettrico: femmina di 1/2 = di 7 NPT, due collegamenti elettrici con una spina cieca

• Indicatore integrale: Indicatore di Digital = di D

• N = sempre N

• Stile trattato del collegamento: W = tipo a livello

• Valutazione della flangia: A1 = classe 150 dell'ANSI

• Dimensione della flangia: 3 = a 3 pollici (80mm)

• Materiale della flangia: C = 316 SST

• Superficie di contatto della guarnizione: 2 = piano (nessuna dentellatura)

• Materiale bagnato delle parti (lato ad alta pressione): Diaframma di 316L = di HW SST#, 316 SST# altri

• Anello di collegamento arrossentesi: 0 = nessuno

• Estensione: 0 = nessuno

• Liquido del materiale di riempimento: B = per uso generale (olio siliconico), – 40 alla temperatura trattata 120°C, – 40 alla temperatura ambiente 85°C.

• Unità di calibratura: Calibratura di m. = di D4 (kgf/cm2 di unità)

• Film del teflon: TF1 = protezione del diaframma da liquido trattato appiccicoso dal film del teflon di FEP allegato con olio fluorato. Gamma di operazione: 20 a 150°C, MPa 0 - 2 (non applicabile per servizio di vuoto).

• Certificato materiale: M1W = per tipo a livello, lato ad alta pressione: Flangia trattata, blocco, lato di pressione bassa: Copra la flangia, connettore trattato

• Certificato della prova di tenuta della prova di pressione: T52 = MPa 3 (430 PSI) della classe 150 di ANSI/JPI

• Piatto metallico dell'etichetta: N4 = piatto dell'etichetta di 316 SST metallico sul trasmettitore

• Peso: 8,3 chilogrammi

• Peso di spedizione: 11 chilogrammo
